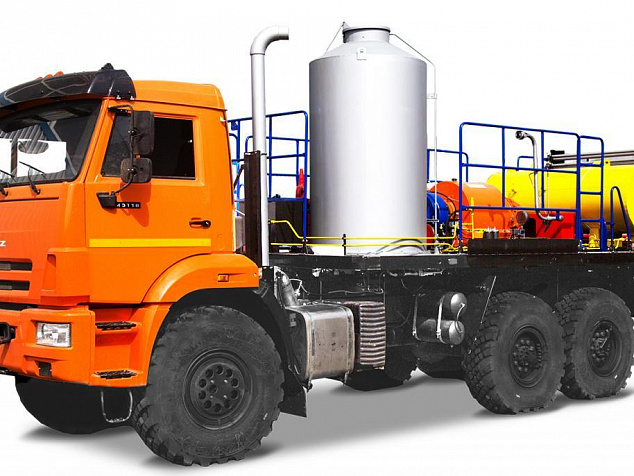

Описание

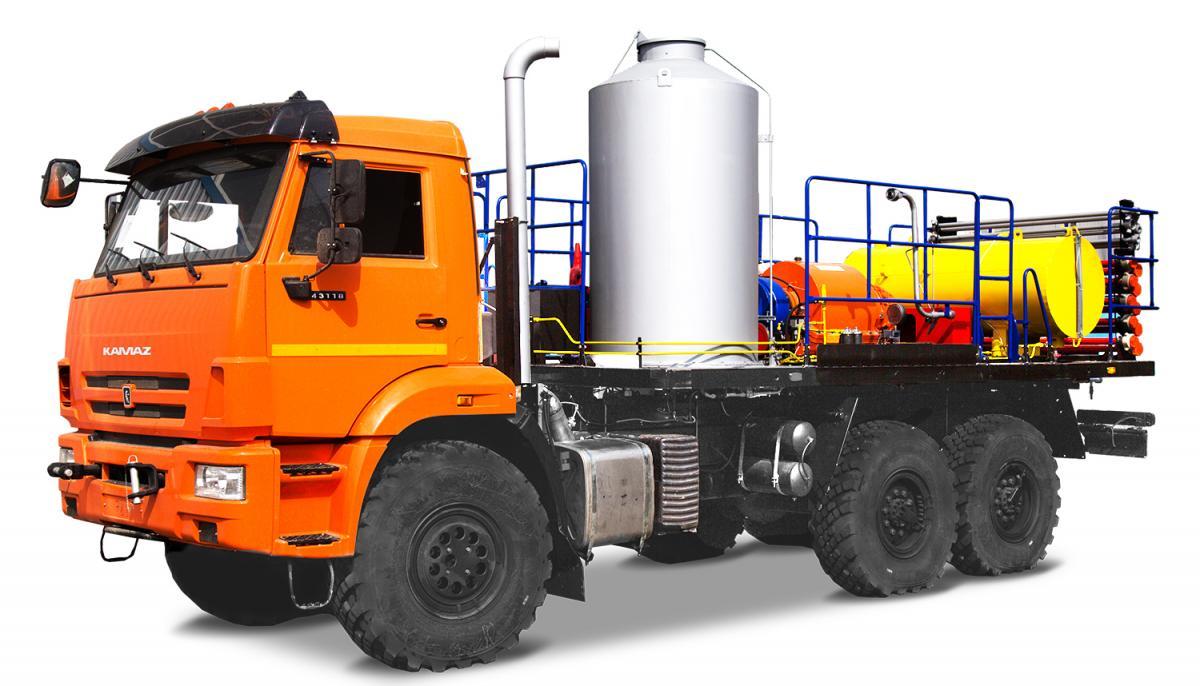

Описание и технические характеристики
Производительность
до 12 м3/ч
При работе минуя устройство нагревательное - до 55 м3/ч
Топливные баки
Объем 1 м3
Возможен подогрев топливного бака выхлопными газами шасси
Режимы давления
Рабочее давление - 16 МПа
Нагреваемая среда
Нефть
Вода
При работе минуя устройство нагревательное - жидкости с плотностью 1000-2000 кг/м3, с кинематической вязкостью не более 80 сСт.
Температура нагрева нефти и воды
нефти - 150 °С
воды - 90 °С
Характеристики автомобиля
Шасси КАМАЗ -43118-3027-50
Колесная формула 6Х6
Двигатель КАМАЗ 740.705-300 (Е-5)
Экологический класс Евро-5
Рабочий объем цилиндров, см3 11762
Максимальная мощность, кВт 221
Масса снаряженного ТС кг - 12840
Полная масса ТС, кг – 13840
Максимальная осевая масса, кг
- на переднюю ось - 5205
- на заднюю тележку - 8635
13
— Устройство нагревательное
— Трубопроводы нефтяные
— Электрооборудование КИПиА
— Трансмиссия
— Система пожаротушения
— Система топливная
— Трубопроводы вспомогательные
Стандартная комплектация всегда включает
шасси автомобиля КАМАЗ
насос топливный НШ 10Г-3
насос питательный 1.3ПТ-50-Д2
Параметры навесного оборудования:
Нагреваемая среда нефть сырая, вода
Производительность, м3/ч 12±0,5
Температура нагрева нефти, оС безводной 150±10
Температура нагрева нефти, обводненной до 30% 122± 5
Температура нагрева воды, оС, не более 90
Давление рабочее, МПа (кгс/см2) 16±1 (160±10)
Теплопроизводительность, кДж/ч, расчетная 3,22х 106
Топливо, используемое при работе дизельное автотракторное ГОСТ 305
Расход топлива на нагрев нефти, кг/ч 115
Удельный расход топлива на нагрев нефти, кг/кДж , расчетный 0,035х10-3
Давление топлива, МПа, не более 1,5
Время достижения max температуры нагрева нефти (или воды), мин., не более 15
Вместимость топливного бака, м3 1
Привод всех механизмов агрегата от тягового двигателя автомобиля
Соответствующая частота вращения приводного вала, об/мин насоса 1.3 ПТ 50 Д2 465
Соответствующая частота вращения приводного вала, об/мин насоса НШ 10-3 980
Соответствующая частота вращения приводного вала, об/мин вентилятора 3000
Привод механизмов установки от тягового двигателя автомобиля через КОМ
Нагреватель:
Габаритные размеры, мм 1290×1290×2300
Объём змеевиков, м3 0,275
Масса, кг 1310
Вентилятор с литым корпусом и опорой, лопатки рабочего колеса заклепаны цельными стальными заклепками.
Подвод топлива к горелочному устройству осуществлен с помощью гибких рукавов высокого давления.
Защита оборудования топливной системы от превышения давления при помощи установки предохранительного клапана.
Аналого-цифровая система управления работой установки с электронным розжигом.
Привод работы насоса через четырехвальный редуктор.
Виброустойчивые манометры.
Автономная система аварийного глушения двигателя автомобиля при разрыве змеевиков.
Подогрев насоса и топливного бака верхнего оборудования выхлопными газами автомобиля.
Система пожаротушения.
Напорная линия закрыта кожухом
Насос 1.3ПТ 50 с тарельчатыми клапанами.
Система сбора утечек нефти.
